Qué información debe transmitir

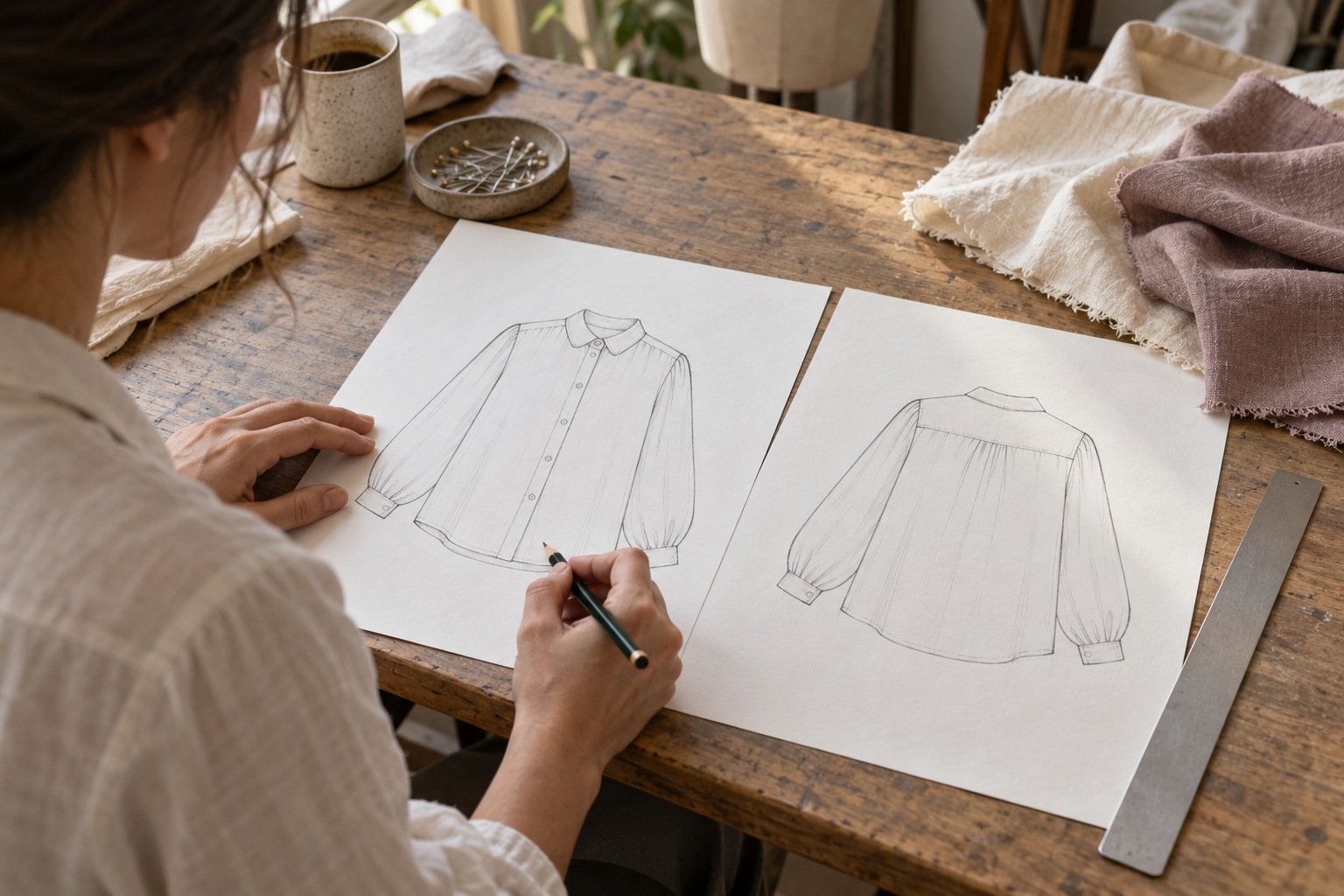

Antes de dibujar, identifica la versión de la prenda y las decisiones ya tomadas. Trabaja con delantero y espalda, añadiendo interior, perfil o detalle cuando resuelvan una duda real. Una chaqueta con forro desmontable necesita mostrar su unión interior; una camiseta sencilla quizá no. La guía de Techpacker sobre dibujos planos distingue estas vistas del dibujo de presentación y recomienda representar los elementos constructivos con claridad.
Establece una postura plana coherente: mangas desplegadas de manera comparable, cierres en un estado definido y prenda sin gestos que oculten su forma. Conserva proporciones legibles entre vistas. El dibujo representa el producto terminado, mientras que el patrón contiene piezas, márgenes y referencias para cortarlo. No debe utilizarse una impresión del plano como patrón a escala.
Líneas y leyendas sin dobles interpretaciones
Adopta una convención para contornos, uniones y pespuntes y escríbela en una pequeña leyenda. Una línea continua puede indicar un borde o una costura según su posición; una discontinua puede representar pespunte o un elemento oculto. Por eso la apariencia gráfica, por sí sola, no garantiza una lectura común. Mantén la convención dentro de todo el dossier y explica cualquier excepción.
En una prenda asimétrica, identifica el lado desde la perspectiva de quien la lleva. Evita expresiones como «bolsillo izquierdo» si el lector puede entender el lado de la página. Dibuja las piezas que existen, sin copiar automáticamente una mitad en espejo. Revisa también si una línea decorativa aparenta una costura que nunca se ha previsto confeccionar.
Ampliaciones y referencias cruzadas
Los detalles pequeños necesitan ampliaciones cuando la vista general no permite leerlos. Marca una llamada única sobre la zona y repite esa referencia en el detalle. Una tapeta puede requerir una vista abierta y otra cerrada; un bolsillo, mostrar posición y forma de entrada. La guía de anotaciones de Techpacker explica cómo conectar indicaciones con zonas concretas del dibujo.
Separa la forma de la especificación: el detalle muestra la disposición, y la nota precisa aquello que no se deduce, como la orientación de una abertura. Vincula el componente con su código en la lista de materiales y las dimensiones con el punto de medida correspondiente. Si repites un dato en varias hojas, identifica qué registro debe actualizarse cuando cambie.
Comprobar coherencia con el montaje
Una revisión útil consiste en recorrer visualmente la prenda como si se estuviera montando. ¿El canesú aparece tanto en delantero como en espalda donde corresponde? ¿Una costura lateral interrumpe un bolsillo? ¿El cierre dibujado puede abrirse con la vista prevista? Estas preguntas permiten encontrar contradicciones antes de convertirlas en instrucciones al taller.
Comprueba el dibujo contra la muestra, si existe, y contra las decisiones de patronaje. No dibujes pliegues o frunces con una densidad que prometa un volumen diferente al ensayado. Cuando haya una zona todavía pendiente, indícala como tal con una llamada inequívoca. Un detalle no resuelto no debería parecer aprobado por estar representado con una línea limpia.
Entrega, revisión y errores frecuentes
Asigna código de modelo, fecha y revisión al archivo y conserva una copia de la versión enviada. Exporta a un formato que mantenga legibles líneas y llamadas en el tamaño de lectura habitual. Abre esa exportación y revisa especialmente líneas finas, símbolos y recortes de página. La calidad del archivo editable no asegura la de su copia compartida.
Pide a otra persona que describa el producto sin explicaciones orales. Si imagina otro cierre o interpreta como costura un pespunte, ajusta el documento. Evita saturarlo con sombreado ornamental, mezclar versiones de delantero y espalda o esconder decisiones técnicas en nombres de capas. La mejor comprobación es que dibujo, tabla de medidas, materiales y muestra describan la misma prenda.
Ejemplo práctico: resolver una tapeta de sobrecamisa
Caso ficticio: el dibujo de una sobrecamisa permite interpretar la tapeta como aplicada o doblada. El taller necesita distinguir ambas construcciones antes de preparar la muestra.
- Representa delantero y espalda con el cierre abrochado y señala la zona dudosa con una referencia única.
- Añade una ampliación abierta que muestre el pliegue y una nota que identifique la construcción elegida.
- Relaciona los botones con su código de material y las anchuras necesarias con sus puntos de medida.
- Entrega la exportación a otra persona, recoge su interpretación y registra la corrección antes de emitir la revisión.
Entregable: Dos vistas generales, una ampliación y una leyenda, identificadas con la misma revisión que la ficha técnica. El taller debe poder explicar la solución elegida sin suponer cómo se construye.
