- Aplicación
- Dibujo vectorial de prendas, detalles y variantes de color
- Entorno
- CorelDRAW Graphics Suite para Windows y Mac; acceso web según modalidad
- Acceso
- Software comercial; suscripción y compra permanente con prestaciones distintas
Flujo de trabajo propuesto
- 1. Definir las vistas
Elige una prenda y reúne referencias de su construcción. Decide qué debe verse en delantero, espalda y detalles.
- 2. Dibujar la estructura
Construye contornos limpios y organiza los objetos. Comprueba proporciones y simetrías antes de añadir decoración.
- 3. Explicar los acabados
Añade costuras, pespuntes y cierres con una convención clara. Relaciona cada anotación con su zona de la prenda.
- 4. Preparar la revisión
Identifica modelo, colorido y versión. Conserva el editable y revisa la copia de intercambio al tamaño de lectura.
CorelDRAW dentro de Graphics Suite
CorelDRAW es la aplicación vectorial de Graphics Suite; Corel PHOTO-PAINT es la herramienta de edición fotográfica del conjunto. El proveedor ofrece modalidades comerciales diferentes y reserva determinadas prestaciones para la suscripción. Comprueba qué aplicación, plataforma y acceso web incluye la opción elegida. Para aprender a dibujar una prenda conviene empezar por formas, curvas y organización de objetos: disponer de muchas aplicaciones no resuelve por sí solo la interpretación de una construcción textil. [1]
Del figurín al dibujo plano
Un figurín comunica actitud, proporción y una idea de conjunto. Un dibujo plano representa la prenda sin la pose del cuerpo, con vistas que permiten entender su construcción. En una sobrecamisa, delantero y espalda deben compartir largo, anchura visual y altura de elementos relacionados. Añade una vista de detalle si el cierre o el puño no se entiende a la escala principal. Este dibujo comunica el diseño; no equivale a un patrón listo para cortar.
Curvas, simetría y detalles editables
El tutorial de prendas de Erica Horne publicado por Corel muestra técnicas con pluma, simetría y medios artísticos. Como práctica, construye medio delantero y refleja la base para revisar el equilibrio. Después incorpora las asimetrías reales, como un bolsillo desplazado o un cruce de cierre. Evita añadir nodos para corregir cada irregularidad: busca curvas limpias y comprueba sus encuentros. Agrupar un bolsillo con sus pespuntes permite mover el conjunto sin perder la relación entre sus partes. [2]
Una línea debe explicar algo
Define una convención de líneas antes de detallar: contorno, costura, pespunte y elementos ocultos necesitan distinguirse con claridad. Incluye una pequeña leyenda cuando pueda haber dudas. Comprueba el dibujo al tamaño al que se va a leer; una línea muy fina puede desaparecer en la impresión. Las flechas de anotación deben apuntar a un elemento concreto. Si una medida todavía no está decidida, señálala como pendiente en lugar de rellenarla con un valor inventado.
Coloridos y decoración de prendas
Corel presenta herramientas de relleno y color aplicadas al sector de prendas y textiles. Para comparar tres coloridos, conserva el mismo dibujo y cambia solo las zonas acordadas: tejido principal, cuello y bolsillo, por ejemplo. Acompaña cada propuesta de su código y referencias de material. La web del proveedor menciona integración con Wilcom EmbroideryStudio para bordado; un gráfico vectorial decorativo no es, por ese solo hecho, un archivo de puntadas listo para una máquina. [3]
Preparar una entrega que pueda revisarse
Conserva la versión editable y acuerda con el destinatario el formato de intercambio. Entrega las vistas de la misma revisión, identifica el modelo y marca los detalles que han cambiado. Reabre la copia exportada para comprobar contornos, textos, colores y escala de lectura. La ficha técnica necesita además materiales, medidas y acabados validados. CorelDRAW ayuda a representar esa información, pero el dibujo no calcula automáticamente el tallaje ni comprueba el ajuste de la prenda sobre el cuerpo.
Tres conceptos clave
Dibujo plano
Representación de la prenda sin pose corporal. Las vistas y los detalles deben explicar su forma y construcción.
Nodo y curva
Elementos que definen un trazado vectorial. Una estructura sencilla facilita ajustar contornos y mantenerlos limpios.
Plano y patrón
El plano comunica el diseño; el patrón define piezas para cortar y confeccionar. No son documentos equivalentes.
Referencia visual comentada
Selecciona la imagen para ampliarla. El pie identifica el recurso y explica su alcance.

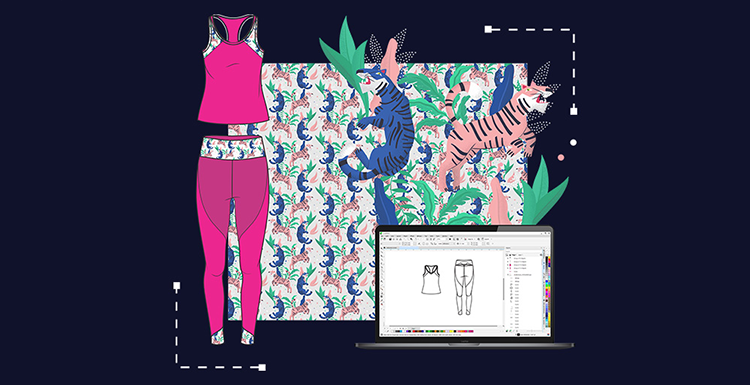

Composición publicada por Corel para presentar su cuaderno de trabajo de prendas y textiles. Reúne un conjunto deportivo, motivos decorativos y una vista del programa con dibujos de prendas. Ayuda a distinguir la forma de la prenda del gráfico que se aplica sobre ella.
CorelDRAW · Recursos oficiales para prendas y textiles. · Fuente
Fuentes y lecturas
- CorelDRAW · Graphics Suite, aplicaciones y modalidades
- CorelDRAW · Técnicas de dibujo de prendas, con Erica Horne
- CorelDRAW · Aplicaciones para prendas y textiles
Los flujos de trabajo, ejercicios y comentarios de las imágenes son propuestas didácticas de FASHIONTECA. Las funciones, los planes y la interfaz pueden cambiar; consulta la documentación del proveedor para la versión que utilices. Documentación revisada el 16 de octubre de 2026.
